今天料车厂家腾龙冶金小编来给大家介绍一下高炉探尺的工作原理。

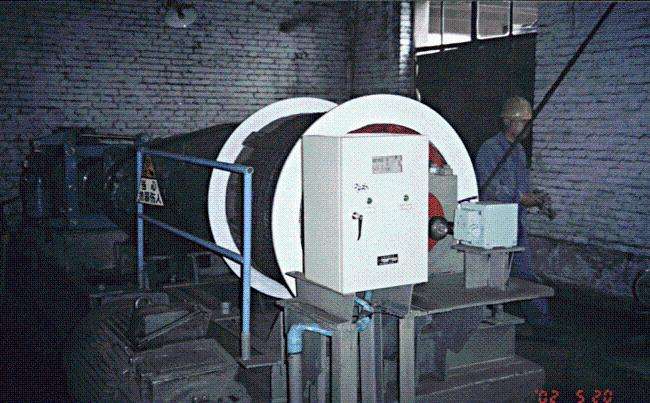

基本介绍

探尺柜主器件为全数字交流变频器或直流调速装置。变频器必须为含力矩控制全矢量型，选用四相限工作制或加装制动单元制动电阻形式；直流调速装置一般选用四相限工作制。一般小型高炉两套探尺，大型高炉三套到四套探尺。高炉探尺分为高炉直流探尺和高炉交流探尺。

工作原理

高炉内的料位随着炼铁生产的进行而不断变化，本产品对炼铁生产过程中高炉内部的料位进行监测，监测的原理是通过对卷扬机的控制，通过测控部分实现的。具体可分为放尺操作、扶尺操作及提尺操作三种工作方式。

(1) 放尺：高炉加料后,需要放尺以对料位进行测量.这一过程称为放尺操作.放尺时是重锤处于自由下落状态,同时抱闸保持松闸状态.此时电机产生的提尺力矩小于重锤的重力力矩,使重锤匀速下落，从而保证重锤到达料面时,不仅无倒尺现象发生,而且钢丝绳一直保持有一定的张力而张紧.

(2) 扶尺：当探尺到料面后，由于料面的支撑和电机弱矩收取的共同作用，使重锤只能随着料面的下行而下移，这即为扶尺操作。当发生塌料时，重锤也能很快的跟随上去。此时由编码器和测控仪表所测的数据即为料面的高度。当重锤随料面下行到设定料线时测控仪表将发出”到料线”信号,若此时装料过程已准备好,控制柜将转入提尺操作,否则仍然跟随料面进行检测,当重锤随料面下降至”下限”位时,控制柜将提尺操作以保护重锤不被烧毁.

(3)提尺：高炉加料时必须先将探尺重锤提起至”零位”,这一过程为提尺操作.提尺时,是对卷扬电机加给正向的直流电压,使电机以正常驱动功率驱动减速器,带动卷扬绳轮收取钢丝绳,使重锤上行,同时光电编码器随着绳轮作同步旋转,并将重锤的实际位置检测出来. 当重锤上行至零点时,测控仪表将发出”到零点”信号, 卷扬控制柜将要据此信号切断电机电源和抱闸电源,使重锤停在”零位”。
