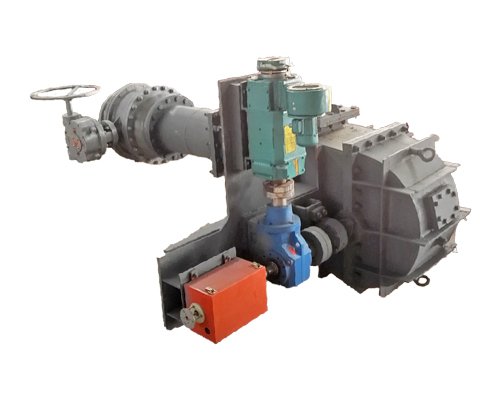

下面料车厂家为大家介绍下高炉探尺工作原理：

工作原理

高炉内的料位随着炼铁生产的进行而不断变化，本产品对炼铁生产过程中高炉内部的料位进行监测，监测的原理是通过对卷扬机的控制，通过测控部分实现的。具体可分为放尺操作、扶尺操作及提尺操作三种工作方式。

(1) 放尺：高炉加料后,需要放尺以对料位进行测量.这一过程称为放尺操作.放尺时是重锤处于自由下落状态,同时抱闸保持松闸状态.此时电机产生的提尺力矩小于重锤的重力力矩,使重锤匀速下落，从而保证重锤到达料面时,不仅无倒尺现象发生,而且钢丝绳一直保持有一定的张力而张紧.

(2) 扶尺：当探尺到料面后，由于料面的支撑和电机弱矩收取的共同作用，使重锤只能随着料面的下行而下移，这即为扶尺操作。当发生塌料时，重锤也能很快的跟随上去。此时由编码器和测控仪表所测的数据即为料面的高度。当重锤随料面下行到设定料线时测控仪表将发出”到料线”信号,若此时装料过程已准备好,控制柜将转入提尺操作,否则仍然跟随料面进行检测,当重锤随料面下降至”下限”位时,控制柜将提尺操作以保护重锤不被烧毁.

(3)提尺：高炉加料时必须先将探尺重锤提起至”零位”,这一过程为提尺操作.提尺时,是对卷扬电机加给正向的直流电压,使电机以正常驱动功率驱动减速器,带动卷扬绳轮收取钢丝绳,使重锤上行,同时光电编码器随着绳轮作同步旋转,并将重锤的实际位置检测出来. 当重锤上行至零点时,测控仪表将发出”到零点”信号, 卷扬控制柜将要据此信号切断电机电源和抱闸电源,使重锤停在”零位”。

控制方式

每个探尺在控制柜柜门都设有操作方式选择开关，包括：手动自动，提尺放尺,及相应指示等，可实现连续测量和点测料面。两个探尺可同时工作，也可以任选一个。手动方式可在柜门上操作，自动方式则由程序控制。

每放入高炉中一批料，探尺自动下放进行探料。料线到达设定值后允许放料，这时系统自动停止上料过程。放料之前，探尺必须提升到零位，以免料线探尺重锤被埋入料层内烧坏。探尺设最大探料深度保护，即当探尺探到深料面时，为保护探尺不被烧坏，要自动提尺，不论是否放料。探尺可随时手动提尺、放尺。
